Dlaczego połączenia kołnierzowe w energetyce, chemii i petrochemii potrzebują innych uszczelnień

Identyczne z zewnątrz połączenie kołnierzowe pełni zupełnie inną funkcję w zależności od profilu zakładu przemysłowego. W bloku energetycznym rurociąg pracuje pod ekstremalnym ciśnieniem pary wodnej i poddawany jest gwałtownym skokom temperatury. Ten sam rodzaj złącza w instalacji chemicznej musi opierać się działaniu agresywnych kwasów oraz silnych rozpuszczalników, które szybko niszczą standardowe elastomery. Z kolei sektor petrochemiczny łączy wysokie ciśnienie płynnych węglowodorów z rygorystycznymi normami bezpieczeństwa przeciwpożarowego. Chociaż stalowe elementy węzła wyglądają niemal tak samo, wewnętrzne warunki pracy diametralnie różnicują oczekiwania wobec izolacji.

Jak temperatura i ciśnienie osłabiają uszczelnienia?

Temperatura otoczenia oraz ciśnienie robocze medium to dwie główne siły decydujące o fizycznym odkształceniu materiału. Wzrost temperatury przyspiesza zjawisko pełzania, co w praktyce oznacza stopniową utratę pierwotnej grubości profilu pod wpływem stałego obciążenia w czasie. Taki proces bezpośrednio zmniejsza siłę docisku na styku metalu i wkładki izolacyjnej. Badania wytrzymałościowe wykazują, że po przekroczeniu bariery 260°C standardowe stalowe śruby bolcowe potrafią stracić nawet 60% swojego początkowego napięcia. Powstaje wtedy zjawisko relaksacji, które obniża całkowite naprężenie złącza i znacząco zwiększa ryzyko nagłego rozszczelnienia.

Wewnętrzne ciśnienie przepompowywanego medium dodatkowo wypycha elastyczną barierę na zewnątrz, obciążając całą strukturę mechanicznie. Zjawisko to potęguje się podczas cykli rozruchowych i planowych przerw konserwacyjnych. Ciągłe nagrzewanie i stygnięcie instalacji zmusza metalowe kołnierze do rozszerzania się i kurczenia. Zastosowany materiał musi w ułamku sekundy podążać za tymi mikroruchami, aby zachować nieprzerwaną ciągłość bariery. Agresywność substancji chemicznych zaburza ten delikatny układ sił fizycznych. Związki korozyjne powoli wnikają w strukturę źle dobranych komponentów, powodując pęcznienie warstw, kruszenie krawędzi lub całkowitą utratę pierwotnej elastyczności.

Czym różnią się uszczelki płaskie, spiralne i grafitowe?

Wybór odpowiedniej budowy detalu zależy bezpośrednio od zidentyfikowanych zagrożeń w rurociągu. Modele płaskie z mieszanek niemetalowych sprawdzają się głównie w systemach o łagodniejszych parametrach tłoczenia oraz tam, gdzie priorytetem jest odporność chemiczna. Wykazują znakomitą elastyczność, która pozwala zniwelować drobne nierówności przylgni przy stosunkowo niewielkiej sile docisku śrubowego. Niestety, w obecności pary przegrzanej lub pulsującego ciśnienia węglowodorów standardowe płyty elastomerowe szybko tracą stabilność wymiarową.

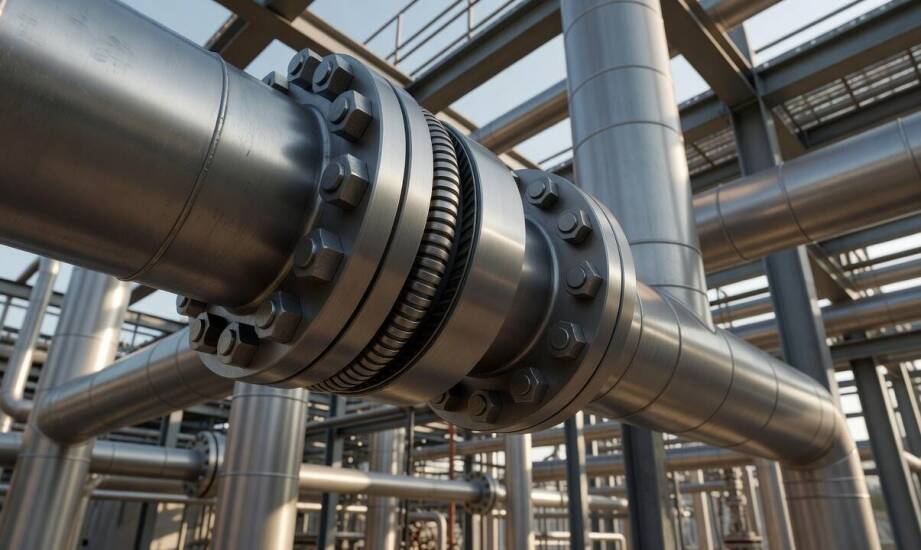

W krytycznych węzłach rafinerii i dużych elektrowni dominują konstrukcje wielomateriałowe. Zastosowane w takich miejscach uszczelki kołnierzowe łączą mechaniczną wytrzymałość sztywnego metalu ze ściśliwością miękkiego wypełniacza. Warianty spiralne składają się z profilowanej taśmy stalowej, którą fabrycznie nawija się na przemian z warstwą grafitu lub teflonu. Sprężysta natura takiego układu kompensuje zmiany objętości rurociągu podczas szoków termicznych i utrzymuje barierę na właściwym miejscu nawet po bardzo mocnym dociśnięciu. Z kolei komponenty bazujące na czystym graficie wytrzymują skrajnie wysokie temperatury utleniające, stanowiąc fundament bezpieczeństwa w klasycznej energetyce cieplnej.

Dopasowanie tych rozwiązań do konkretnej branży wymaga sprawdzonych surowców i precyzyjnej obróbki. Na polskim rynku Hurtownia Lubawka specjalizuje się w dostarczaniu certyfikowanych materiałów odpornych na wysokie obciążenia przemysłowe. Firma przetwarza surowce bezazbestowe, w tym płyty czeskiej marki TEMAC, wykonując cyfrowe wycinanie detali na ploterach CNC. Pozwala to uzyskać geometrię idealnie spasowaną ze specyfiką wyeksploatowanych lub nietypowych kołnierzy.

Poważne niedopasowanie parametrów materiału do chemii procesu można wcześnie zidentyfikować podczas przeglądów technicznych. Pierwszym sygnałem ostrzegawczym są delikatne podcieki medium na dolnych krawędziach rur, którym często towarzyszy wyczuwalny spadek oporu na gwintach. Z czasem na zewnętrznych obrzeżach wkładki widać wyraźne ślady chemicznego zwęglenia lub mechanicznego rozwarstwienia. Szybkie wychwycenie tych objawów zapobiega awariom i kosztownym przestojom linii produkcyjnej.

Ostateczna decyzja o wdrożeniu konkretnego materiału izolacyjnego wynika z chłodnej analizy cyklu życia węzła. Sama nazwa sektora przemysłowego daje jedynie ogólny pogląd na charakter instalacji i nie powinna być wyłącznym kryterium doboru. Prawdziwe ramy technologiczne dyktują szczytowe wartości temperatury, agresywność chemiczna tłoczonego medium oraz częstotliwość wahań ciśnienia podczas przerw serwisowych.
